ZAMÓWIENIA REALIZUJEMY W PACZKACH 25 / 50 / 100 SZT.

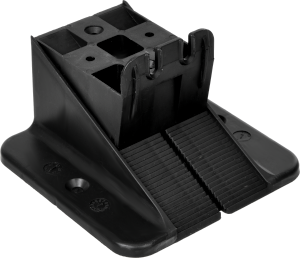

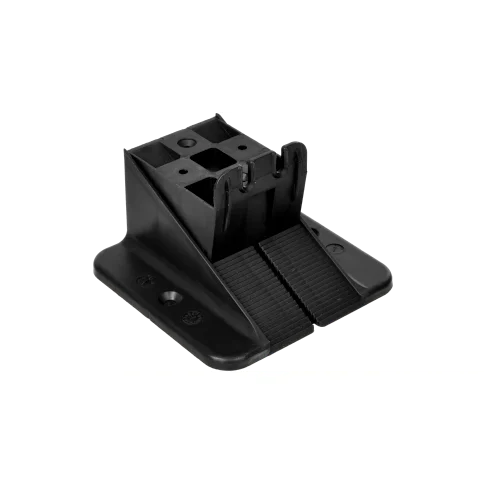

Wspornik klinowy RAPTOR M (DDR-M) to regulowana podpora dopoziomowania legarów pod tarasy i podłogi podniesione, o zakresie regulacji35–65 mm i nośności do 1000 kg. Wysokośćustawia się przesuwem ząbkowanego klina po ząbkowanej podstawie -bez narzędzi i bez skręcania, także po ułożeniu legara. Wspornik mauchwyt do bocznego montażu, pasuje pod legarydrewniane, aluminiowe i kompozytowe i może pracowaćna zewnątrz oraz wewnątrz budynków. Wymiary zewnętrzne:59,5 × 76,4 × 35 mm. Cena dotyczy jednejsztuki; zamówienia realizujemy w paczkach 25, 50 lub 100 szt.
Czym jest wspornik regulowany RAPTOR M i jak działa
System Raptor to rozwiązanie przeznaczone do poziomowania legarów podtarasy i podłogi podniesione. Składa się z dwóch typów podstawi dwóch typów klinów, a regulacja wysokości odbywa się poprzezprzesuwanie ząbkowanego klina po ząbkowanej podstawie.Wariant M (DDR-M) obsługuje zakres35–65 mm – drugi od dołu w drabince systemu. To nowageneracja wsporników klinowych pod legary tarasowe, w którejprosta konstrukcja oraz uchwyt do bocznego montażu znaczącoprzyspieszają montaż.
Regulacja klinowa zamiast gwintu
Wysokość ustawia się tu przesuwem, nie obrotem: klin dosuwasię po podstawie do momentu uzyskania poziomu, a ząbkowanie na obuwspółpracujących powierzchniach utrzymuje ustawioną wartość. Praktycznakonsekwencja jest taka, że taras poziomujesz na gotowejkonstrukcji – z poziomicą opartą na legarze – zamiast ustawiać każdąpodporę osobno przed ułożeniem legarów. Korekta pojedynczego punktu niewymaga demontażu, a brak gwintu oznacza brak elementu obrotowego, którymógłby zablokować się piaskiem czy zanieczyszczeniami.
Uchwyt do bocznego montażu
Wspornik posiada uchwyt do bocznego montażu, pozwalającyzamocować podporę do legara od boku. Wspornik trzyma się wtedy legarai nie przemieszcza się w trakcie ustawiania wysokości – ma to znaczenieprzy montażu w pojedynkę i przy dużej liczbie punktów podparcia, gdziekażde poprawianie przesuniętej podpory mnoży się przez kilkadziesiątpowtórzeń.
Zakres 35–65 mm – kiedy to właściwy wybór
Przedział 35–65 mm odpowiada typowej sytuacji, w której nad istniejącąwylewką lub płytą trzeba pomieścić legar wraz z warstwą wentylacyjnąpod nim, ale bez podnoszenia tarasu na wysokość wymagającą stopni.Jest to zakres często spotykany na tarasach naziemnych nabetonie, balkonach i płytach dachowych, gdzie poziom progudrzwiowego ogranicza dostępną wysokość konstrukcji. Wariant Mbezpośrednio kontynuuje zakres wariantu S (15–35 mm) – 35 mmjest wspólną granicą obu, więc jeśli Twoje wyniesienie wypada dokładniew tym punkcie, masz swobodę wyboru.
Dla kogo jest ten produkt i do czego służy
- Poziomowanie legarów pod taras zewnętrzny na wylewce, betonie lub innym istniejącym podłożu
- Tarasy na balkonach i płytach dachowych, gdzie wysokość konstrukcji wyznacza poziom progu
- Podłogi podniesione wewnątrz budynków – system jest przeznaczony do stosowania na zewnątrz i wewnątrz
- Wyrównywanie nierówności i spadków podłoża w granicach zakresu regulacji
- Konstrukcje z legarów drewnianych, aluminiowych i kompozytowych – wspornik nadaje się pod wszystkie trzy
- Zapewnienie wentylacji i odprowadzenia wody spod desek przez podniesienie legara nad podłoże
- Prowadzenie instalacji pod tarasem – przestrzeń 35–65 mm pozwala przeprowadzić przewody czy odpływ pod poziomem desek
To rozwiązanie dla osób budujących taras lub podłogę podniesionąna twardym, istniejącym podłożu, które chcą uzyskaćpoziom konstrukcji z możliwością późniejszej korekty. Podkładanie klockówdrewnianych czy resztek płytek nie daje regulacji, przemieszcza się,a w kontakcie z wilgocią pracuje i degraduje – wspornik systemowy maokreśloną przez producenta nośność i utrzymuje ustawioną wysokość.
Kluczowe zalety
- Nośność do 1000 kg na jeden wspornik – wartość podawana przez producenta dla całej rodziny wsporników Raptor.
- Regulacja 35–65 mm bez narzędzi – przesuw ząbkowanego klina po ząbkowanej podstawie.
- Poziomowanie po ułożeniu legarów – konstrukcja klinowa pozwala korygować gotową konstrukcję, nie każdą podporę przed montażem.
- Uchwyt do bocznego montażu – mocowanie do legara od boku, znacząco przyspiesza pracę.
- Uniwersalność legara – legary drewniane, aluminiowe i kompozytowe bez zmiany podpory.
- Zastosowanie zewnętrzne i wewnętrzne – jeden system do tarasów i podłóg podniesionych w pomieszczeniach.
- Niska własna wysokość 35 mm – element nie zabiera wysokości ponad to, co wynika z ustawionego wyniesienia.
- Ciągłość z wariantem S – zakres 35–65 mm styka się z 15–35 mm, więc nie ma martwej strefy przy doborze.
- Brak gwintu i elementów obrotowych – nic, co mogłoby się zapiaszczyć i zablokować.
- Paczki 25 / 50 / 100 szt. – dopasowanie zamówienia do wielkości tarasu.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model / oznaczenie | RAPTOR M (DDR-M) |
| Zakres regulacji wysokości | 35–65 mm |
| Nośność | do 1000 kg |
| Typ regulacji | Klinowa – ząbkowany klin na ząbkowanej podstawie |
| Szerokość zewnętrzna | 59,5 mm |
| Długość zewnętrzna | 76,4 mm |
| Wysokość zewnętrzna elementu | 35 mm |
| Mocowanie | Uchwyt do bocznego montażu do legara |
| Kompatybilne legary | Drewniane, aluminiowe, kompozytowe |
| Zastosowanie | Na zewnątrz i wewnątrz budynków |
| Przeznaczenie | Tarasy, podłogi podniesione |
| Pozycja w systemie | Drugi zakres od dołu (po S 15–35 mm) |
| Cena | 6 zł za 1 sztukę |
| Sposób sprzedaży | Paczki 25, 50 lub 100 szt. |
Nośność do 1000 kg na wspornik. Przy cenie6 zł/szt. koszt paczek wynosi: 25 szt. – 150 zł,50 szt. – 300 zł, 100 szt. – 600 zł.Wymiary zewnętrzne: 59,5 × 76,4 × 35 mm.
Który wariant Raptor wybrać – porównanie zakresów
| Parametr | RAPTOR M (DDR-M) – ten produkt | RAPTOR L (DDR-L) | RAPTOR XL (DDR-XL) | RAPTOR XL3 (DDR-XL3) |
|---|---|---|---|---|
| Zakres regulacji | 35–65 mm | 65–95 mm | 95–125 mm | 185–215 mm |
| Nośność | do 1000 kg | do 1000 kg | do 1000 kg | do 1000 kg |
| Szerokość zewnętrzna | 59,5 mm | 59,5 mm | 59,5 mm | Nie podano |
| Długość zewnętrzna | 76,4 mm | 79,8 mm | 79,8 mm | Nie podano |
| Wysokość zewnętrzna | 35 mm | 62,3 mm | 93,7 mm | Nie podano |
| Regulacja klinowa | Tak | Tak | Tak | Tak |
| Uchwyt do montażu bocznego | Tak | Tak | Tak | Tak |
| Legary drewniane / aluminiowe / kompozytowe | Tak | Tak | Tak | Tak |
| Zewnątrz i wewnątrz | Tak | Tak | Tak | Tak |
| Cena | 6 zł/szt. | Sprawdź w karcie produktu | Sprawdź w karcie produktu | Sprawdź w karcie produktu |
Warianty różnią się wyłącznie zakresem wysokości i wymiaramiobudowy – mechanizm regulacji, nośność do 1000 kg, uchwyt domontażu bocznego oraz kompatybilność z legarami i zastosowaniami są takiesame w całej rodzinie. Dobór sprowadza się więc do jednej decyzji:ile milimetrów legar musi znaleźć się nad podłożem.
Wybierz RAPTOR M, jeśli potrzebne wyniesienie mieści sięw 35–65 mm – typowo taras naziemny na betonie lub balkon.L przy 65–95 mm, XL przy 95–125 mm,a XL3 przy 185–215 mm, gdzie taras jest wyraźniewyniesiony nad terenem. Zwróć uwagę na zakresy graniczne:35 mm to punkt wspólny wariantów S i M, a 65 mm – M i L. Jeśli Twojawartość wypada dokładnie na granicy, wybierz wariant, w którym znajdziesię bliżej środka zakresu – ustawienie na skraju regulacjinie daje zapasu na późniejszą korektę.
Cała drabinka zakresów systemu Raptor
| Wariant | Zakres regulacji |
|---|---|
| RAPTOR S (DDR-S) | 15–35 mm |
| RAPTOR M (DDR-M) – ten produkt | 35–65 mm |
| RAPTOR L (DDR-L) | 65–95 mm |
| RAPTOR XL (DDR-XL) | 95–125 mm |
| RAPTOR XL1 (DDR-XL1) | 125–155 mm |
| RAPTOR XL3 (DDR-XL3) | 185–215 mm |
Zakresy od 15 do 155 mm układają się w ciąg bez przerw -kolejne warianty stykają się granicami, więc dla każdego wyniesieniaw tym przedziale istnieje właściwy wspornik.Powyżej 155 mm skontaktuj się z nami, aby potwierdzićdostępny wariant dla Twojej wysokości. Do podwyższenia wsporników służąrównież podstawki 30 mm (DDR-P30), łączone maksymalniepo 4 szt. w jednym wsporniku.
Produkty powiązane i kompatybilne
- Wspornik regulowany RAPTOR S 15–35 mm DDR-S – niższy zakres, 3 zł/szt.; wymiary 55,5 × 120 × 23,5 mm.
- Wspornik regulowany RAPTOR L 65–95 mm DDR-L – kolejny zakres w górę, wymiary 59,5 × 79,8 × 62,3 mm.
- Wspornik regulowany RAPTOR XL 95–125 mm DDR-XL – wymiary 59,5 × 79,8 × 93,7 mm.
- Wspornik regulowany RAPTOR XL1 125–155 mm oraz XL3 185–215 mm – do tarasów wyraźnie wyniesionych nad terenem.
- Podstawka 30 mm RAPTOR DDR-P30 – element podwyższający wsporniki, 120 × 120 × 30 mm, materiał PP; maksymalnie 4 szt. w jednym wsporniku.
- Legary drewniane, aluminiowe i kompozytowe – wspornik nadaje się pod wszystkie trzy rodzaje.
- Deski tarasowe oraz systemy ukrytego montażu – wspornik jest pierwszą warstwą tej samej konstrukcji; rozstaw legarów i podpór wynika ze wskazówek producenta deski.
Wszystkie te produkty kupisz u nas w sklepie.
Jak dobrać i zamontować wsporniki RAPTOR M
Krok 1 – zmierz potrzebne wyniesienie legara
Ustal, ile milimetrów legar musi znaleźć się nad podłożem w punkcie najniższym i najwyższym. Jeśli cały przedział mieści się w 35–65 mm, właściwym wariantem jest RAPTOR M. Uwzględnij grubość legara, grubość deski oraz poziom progu drzwiowego – suma tych wartości musi się zmieścić pod docelową rzędną tarasu. Zostaw też miejsce na wentylację i odprowadzenie wody pod deskami.
Krok 2 – wybieraj wysokość ze środka zakresu
Jeśli Twoja wartość wypada blisko granicy dwóch wariantów (35 mm – S i M, 65 mm – M i L), wybierz ten, w którym znajdzie się bliżej środka regulacji. Wspornik ustawiony na skraju zakresu nie ma zapasu na korektę, a spadki i nierówności podłoża zwykle wymuszają różne wysokości w różnych punktach tarasu.
Krok 3 – policz liczbę punktów podparcia
Liczba wsporników wynika z rozstawu legarów oraz rozstawu podpór wzdłuż legara – a te wartości podaje producent Twojej deski tarasowej. Cena dotyczy jednej sztuki, a zamówienia realizujemy w paczkach 25, 50 lub 100 szt. (odpowiednio 150, 300 i 600 zł). Podaj nam wymiary tarasu i rodzaj deski – policzymy zapotrzebowanie w ramach bezpłatnej wyceny.
Krok 4 – przygotuj podłoże
Wspornik przenosi obciążenie punktowo, więc podłoże musi być nośne, stabilne i czyste w miejscu każdej podpory. Regulacja wyrównuje nierówności wyłącznie w granicach zakresu – nie zastępuje prawidłowo wykonanej wylewki ani podsypki. Zapewnij spadek umożliwiający odprowadzenie wody z powierzchni pod tarasem.
Krok 5 – rozłóż wsporniki i ułóż legary
Rozstaw wsporniki zgodnie z przyjętym rozstawem podpór, ułóż na nich legary i połącz je z podporami przez uchwyt do bocznego montażu. Wspornik nie będzie się wtedy przemieszczać podczas dalszej regulacji, co przy kilkudziesięciu punktach istotnie skraca pracę.
Krok 6 – wypoziomuj konstrukcję klinami
Ustaw wysokość w każdym punkcie, przesuwając ząbkowany klin po ząbkowanej podstawie, kontrolując poziom poziomicą lub niwelatorem na legarze. Sprawdź, czy każdy legar opiera się na wszystkich przypisanych mu wspornikach – punkty „wiszące” przenoszą obciążenie na sąsiednie podpory i powodują ugięcia pod obciążeniem.
Krok 7 – sprawdź konstrukcję przed układaniem desek
Przed przykręceniem desek przejdź po legarach i skontroluj poziom pod obciążeniem, a nie tylko na pustej konstrukcji. Po ułożeniu desek dostęp do wsporników jest znacznie utrudniony, a korekta oznacza demontaż części pokrycia.
Najczęściej zadawane pytania
Jaki zakres wysokości daje wspornik RAPTOR M?
Wariant M (DDR-M) reguluje się w zakresie 35–65 mm.W systemie dostępne są także S (15–35 mm),L (65–95 mm), XL (95–125 mm),XL1 (125–155 mm) i XL3 (185–215 mm).
Jakie obciążenie wytrzyma jeden wspornik?
Producent podaje, że wsporniki Raptor mają odporność naobciążenia do 1000 kg. Wartość dotyczy pojedynczego wspornika -o nośności całego tarasu decyduje dodatkoworozstaw podpór, przekrój legara i nośność podłoża,więc sama ta liczba nie jest wystarczającą podstawą do projektowaniakonstrukcji.
Cena 6 zł dotyczy jednej sztuki czy paczki?
Cena dotyczy jednej sztuki. Zamówienia realizujemyw paczkach 25, 50 lub 100 szt., co przy 6 zł/szt. dajeodpowiednio 150 zł, 300 zł i 600 zł.
Czym różni się wspornik M od S i L?
Wyłącznie zakresem regulacji i wymiarami obudowy.M obsługuje 35–65 mm, S – 15–35 mm, a L – 65–95 mm. Mechanizmklinowy, nośność do 1000 kg, uchwyt do montażu bocznego orazkompatybilność z legarami drewnianymi, aluminiowymi i kompozytowymisą identyczne we wszystkich wariantach. Dobór sprowadza się dopomiaru potrzebnego wyniesienia legara.
Co wybrać, jeśli potrzebuję dokładnie 65 mm?
65 mm to punkt wspólny wariantów M i L – technicznieoba obsługują tę wysokość. W praktyce lepiej wybrać ten, w którym65 mm nie wypada na samym skraju regulacji, czyliwariant L, jeśli spodziewasz się miejsc wymagającychwiększego wyniesienia, albo M, jeśli większość punktówjest niższa. Ustawienie na granicy zakresu nie daje zapasu napóźniejszą korektę.
Ile wsporników potrzebuję na taras?
Liczba wsporników zależy od rozstawu legarów i rozstawu podpórwzdłuż legara, a te wartości podaje producent Twojej deskitarasowej – nie ma jednego uniwersalnego przelicznika na m². Podaj namwymiary tarasu i rodzaj deski, a policzymy zapotrzebowanie w ramachbezpłatnej wyceny.
Czy wspornik pasuje pod legary aluminiowe i kompozytowe?
Tak – wspornik Raptor nadaje się pod legary aluminiowe,kompozytowe i drewniane. Jest przeznaczony zarówno do tarasówzewnętrznych, jak i podłóg w pomieszczeniach.
Dlaczego wysokość zewnętrzna to 35 mm, a zakres regulacji 35–65 mm?
35 mm to wymiar fizyczny elementu podanyw wymiarach zewnętrznych (59,5 × 76,4 × 35 mm), a35–65 mm to wysokość podparcia, jaką wspornik osiąga porozsunięciu klina. Przy planowaniu konstrukcji posługuj sięzakresem regulacji, a wymiarami zewnętrznymi – przy sprawdzaniu, czypodpora zmieści się w danym miejscu podłoża.
Czy można stosować wspornik wewnątrz budynku?
Tak. System Raptor może być stosowany wewnątrz i na zewnątrzbudynków – obok tarasów jest przeznaczony dopodłóg podniesionych w pomieszczeniach. Zakres35–65 mm mieści się w typowej przestrzeni dostępnej pod podłogąpodniesioną z legarami.
Czym różni się wspornik klinowy od wkręcanego?
W systemie Raptor wysokość ustawia się przesuwem ząbkowanegoklina po ząbkowanej podstawie, a nie obrotem gwintu. Pozwalato poziomować konstrukcję po ułożeniu legarai korygować ustawienie bez demontażu, co przy dużej liczbie punktówpodparcia skraca montaż. Brak gwintu oznacza też brak elementu, którymógłby zablokować się zanieczyszczeniami.
Czy zamiast wsporników mogę podłożyć klocki drewniane?
Podkładka z drewna lub resztek płytek nie daje regulacji, możesię przemieszczać, a w kontakcie z wilgocią pracuje i ulegadegradacji. Wspornik systemowy ma określoną przez producentanośność (do 1000 kg), utrzymuje ustawioną wysokośći pozwala ją skorygować także po ułożeniu legarów.
Ograniczenia i na co uważać
- Zakres 35–65 mm – poza tym przedziałem dobierz inny wariant: S (15–35 mm), L (65–95 mm), XL (95–125 mm), XL1 (125–155 mm) lub XL3 (185–215 mm).
- Nie ustawiaj wspornika na skraju zakresu – brak zapasu regulacji uniemożliwia późniejszą korektę poziomu.
- Nośność 1000 kg dotyczy wspornika, nie tarasu – o nośności konstrukcji decyduje też rozstaw podpór, przekrój legara i nośność podłoża.
- Wspornik nie zastępuje prawidłowego podłoża – wymaga podłoża nośnego i stabilnego w każdym punkcie podparcia.
- Nie mieszaj wariantów bez potrzeby w jednym rzędzie podpór – różne wysokości obudowy utrudniają kontrolę i późniejsze serwisowanie.
- Cena dotyczy jednej sztuki, a zamówienia realizujemy tylko w paczkach 25, 50 lub 100 szt.
- Liczba wsporników zależy od wskazówek producenta deski – nie ma uniwersalnego przelicznika na m².
- Skontroluj konstrukcję przed ułożeniem desek – po ich zamontowaniu dostęp do wsporników jest znacznie utrudniony.
Dlaczego warto kupić wsporniki RAPTOR w WoodMarket
- Bezpłatna wycena i policzenie liczby wsporników na podstawie wymiarów tarasu
- Cała drabinka zakresów w jednym miejscu: S, M, L, XL, XL1, XL3 oraz podstawki 30 mm
- Profesjonalne doradztwo techniczne – dobór wariantu do rzeczywistego wyniesienia legara
- Możliwość zamówienia w paczkach 25, 50 lub 100 szt.
- Dostawa na terenie całej Polski
- Bezproblemowy kontakt z doradcami – telefonicznie lub mailowo
Materiał należy sprawdzić przed montażem. Wszelkie uszkodzeniai nieprawidłowości należy zgłosić sprzedającemu przed zamontowaniem.Rozpoczęcie montażu oznacza akceptację stanu technicznego i wyglądumateriału. Montaż powinien być przeprowadzony przez specjalistę.
