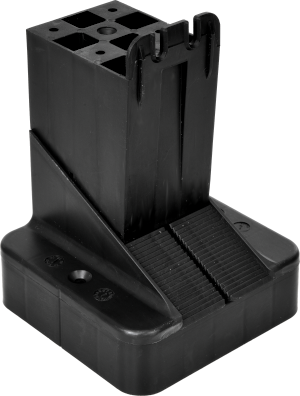

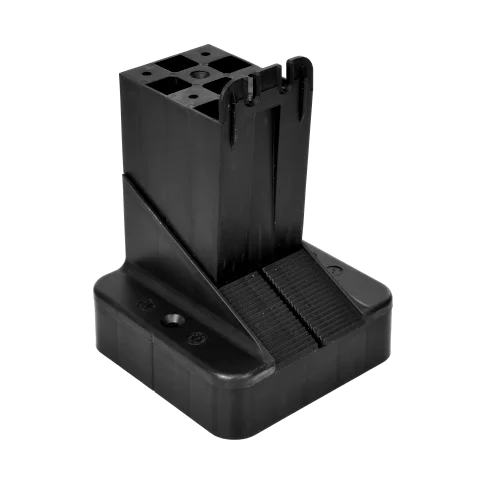

Wspornik regulowany RAPTOR XL1 (DDR-XL1) to klinowy wspornik tarasowy o zakresie regulacji125–155 mm i nośności do 1000 kg. To wariant do wysokich rusztów -tam, gdzie pod tarasem trzeba przeprowadzić odwodnienie, instalacje albo nadrobić duży spadekpodłoża. Wysokość ustawia się bez narzędzi, przesuwając ząbkowany klin po ząbkowanej podstawie,a legar drewniany, kompozytowy lub aluminiowy przykręca się do uchwytu bocznego.
Czym jest wspornik RAPTOR XL1 125–155 mm (DDR-XL1)
RAPTOR XL1 należy do systemu RAPTOR – zestawu podstaw i klinów do budowy rusztu pod deskętarasową i podłogi podniesione, bez klejenia i bez wylewki wyrównującej. Podstawa i klin mająwspółpracujące ząbkowania: po ustawieniu wysokości blokują się mechanicznie, dzięki czemupoziom nie zmienia się pod obciążeniem użytkowym. Wariant XL1 pracuje w przedziale125–155 mm, czyli powyżej modelu XL (95–125 mm) i poniżej XL2 (155–185 mm).
Kiedy potrzebny jest ruszt o wysokości 125–155 mm
Taki zakres wybiera się najczęściej przy tarasach na stropie lub dachu, gdzie pod deską mieścisię warstwa spadkowa i odwodnienie, przy dużych nierównościach podłoża oraz wtedy, gdy poziomtarasu musi zrównać się z progiem drzwi tarasowych bez podnoszenia całej konstrukcji.
Dla kogo jest ten produkt i do czego służy
- Tarasy zewnętrzne na deskach kompozytowych lub drewnianych, na ruszcie legarowym.
- Tarasy na stropach i dachach – wyniesienie deski nad warstwę spadkową i odwodnienie.
- Podłogi podniesione w pomieszczeniach z instalacjami prowadzonymi pod posadzką.
- Poziomowanie legarów drewnianych, kompozytowych i aluminiowych.
- Nadrabianie dużych spadków i nierówności podłoża bez wylewki wyrównującej.
To wybór dla wykonawców i inwestorów, którym docelowa wysokość konstrukcji wypada w przedziale125–155 mm i którzy chcą wypoziomować taras szybko, bez ingerencji w podłoże i bez podkładaniaklinów z drewna.
Kluczowe zalety
- Zakres regulacji 125–155 mm – jeden wspornik pokrywa 30 mm różnicy wysokości.
- Nośność do 1000 kg – z zapasem dla tarasów prywatnych i ruchu pieszego.
- Blokada ząbkowana – ustawiony poziom nie ucieka pod obciążeniem.
- Regulacja bez narzędzi – szybsze poziomowanie dużych powierzchni niż w stopkach śrubowych.
- Uchwyt do montażu bocznego – wkręty nie przechodzą przez powierzchnię tarasu ani przez hydroizolację.
- Tworzywo odporne na wilgoć – nie koroduje, do zastosowań zewnętrznych i wewnętrznych.
- Rozbudowa systemowa – podkładka ochronna 2 mm pod podłoża wrażliwe, podkładka akustyczna 10 mm dla cichszej podłogi.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model / symbol | RAPTOR XL1, DDR-XL1 |
| Zakres regulacji wysokości | 125–155 mm |
| Nośność | do 1000 kg |
| Sposób regulacji | klin ząbkowany na ząbkowanej podstawie, bez narzędzi |
| Sposób montażu legara | uchwyt do montażu bocznego |
| Typ legarów | drewniane, kompozytowe, aluminiowe |
| Zastosowanie | zewnętrzne i wewnętrzne |
| Jednostka sprzedaży | 1 szt. (paczki 25 / 50 / 100 szt.) |
| Cena za sztukę | 12,71 zł |
Porównanie wariantów: RAPTOR XL1, XL2 i S
| Parametr | RAPTOR XL1 (DDR-XL1) | RAPTOR XL2 (DDR-XL2) | RAPTOR S (DDR-S) |
|---|---|---|---|
| Zakres regulacji | 125–155 mm | 155–185 mm | 15–35 mm |
| Nośność | do 1000 kg | do 1000 kg | do 1000 kg |
| Regulacja klinem ząbkowanym | tak | tak | tak |
| Uchwyt do montażu bocznego | tak | tak | tak |
| Wymiary elementu | brak danych producenta | brak danych producenta | 55,5 × 120 × 23,5 mm |
| Typowe zastosowanie | wysokie ruszty, odwodnienie i instalacje pod tarasem | bardzo wysokie ruszty i duże spadki | tarasy niskie, montaż blisko podłoża |
Wybierz XL1, jeśli wysokość od podłoża do spodu legara wypada w 125–155 mm.Przy większej wysokości sięgnij po XL2 (155–185 mm), a przy tarasie układanymniemal na poziomie podłoża po RAPTOR S (15–35 mm). Warianty można łączyć w jednymtarasie, gdy podłoże ma duże różnice poziomów.
Produkty kompatybilne z systemem RAPTOR
- Podkładka akustyczna 10 mm RAPTOR (DDR-PA) – 124,2 × 124,2 × 10 mm, PP + SBR; ogranicza przenoszenie dźwięku i podnosi komfort użytkowania tarasu lub podłogi.
- Wspornik RAPTOR XL2 (DDR-XL2) – wyższy wariant, regulacja 155–185 mm.
- Wspornik RAPTOR S (DDR-S) – najniższy wariant, regulacja 15–35 mm.
Jak dobrać i zamontować wspornik RAPTOR XL1
Krok 1: zmierz wymaganą wysokość rusztu
Mierz od podłoża do spodu legara, w kilku punktach powierzchni. Jeśli wynik mieści się w 125–155 mm, właściwy jest wariant XL1. Powyżej 155 mm wybierz XL2, poniżej 125 mm – XL.
Krok 2: zabezpiecz podłoże lub dodaj izolację akustyczną
Na podłożach wrażliwych (papa, XPS, hydroizolacja) zastosuj podkładkę ochronną RAPTOR. Jeśli taras leży nad pomieszczeniem użytkowym, rozważ podkładkę akustyczną 10 mm (DDR-PA).
Krok 3: rozstaw wsporniki i ustaw poziom
Rozstaw dobierz do przekroju legara i przewidywanego obciążenia zgodnie z zaleceniami producenta legarów i deski. Wysokość ustaw, przesuwając klin po podstawie, i skontroluj łatą lub poziomicą.
Krok 4: zamocuj legar do uchwytu bocznego
Przykręć legar wkrętami odpowiednimi dla jego materiału (drewno, kompozyt, aluminium). Przed układaniem deski sprawdź stabilność i poziom całego rusztu.
Najczęściej zadawane pytania
Ile kosztuje jeden wspornik RAPTOR XL1?
Cena 12,71 zł dotyczy jednej sztuki. Zamówienia realizujemy w paczkach po 25, 50 lub 100 szt.
Jaki zakres wysokości obsługuje RAPTOR XL1?
Od 125 do 155 mm, czyli 30 mm regulacji w obrębie jednego wspornika. Wysokość ustawia się przez przesuwanie ząbkowanego klina po ząbkowanej podstawie.
Czym różni się XL1 od XL2?
Wyłącznie zakresem wysokości pracy: XL1 to 125–155 mm, XL2 to 155–185 mm. Nośność do 1000 kg, sposób regulacji i montaż boczny legara są w obu identyczne.
Jakie obciążenie wytrzymuje wspornik?
Do 1000 kg. Rzeczywista nośność tarasu zależy dodatkowo od rozstawu wsporników, przekroju legarów i nośności podłoża.
Czy RAPTOR XL1 nadaje się pod legary aluminiowe i kompozytowe?
Tak. Wspornik jest przeznaczony pod legary drewniane, kompozytowe i aluminiowe, do tarasów zewnętrznych oraz podłóg wewnątrz budynków.
Jak ograniczyć hałas tarasu nad pomieszczeniem użytkowym?
Zastosuj podkładkę akustyczną RAPTOR 10 mm (DDR-PA) z PP i SBR o wymiarach 124,2 × 124,2 mm – tworzy dodatkową izolację akustyczną pod wspornikiem.
Czy do regulacji potrzebne są narzędzia?
Nie. Wysokość ustawia się ręcznie klinem; narzędzia są potrzebne tylko do przykręcenia legara do uchwytu bocznego.
Przed montażem sprawdź kompletność elementów i nośność podłoża. Rozstaw wspornikówdobierz zgodnie z zaleceniami producenta legarów i deski tarasowej – w razie wątpliwościskontaktuj się z naszym doradcą technicznym.
