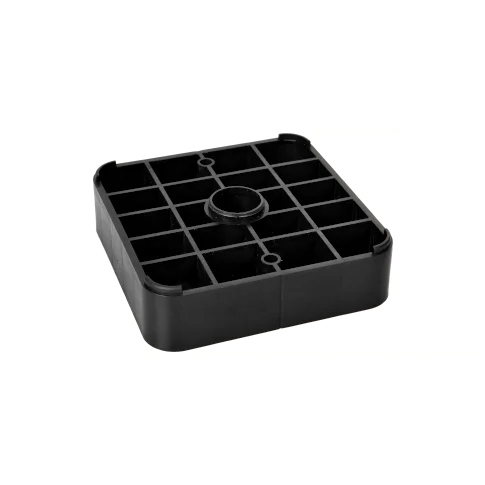

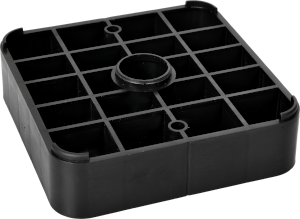

Podstawka 30mm RAPTOR DDR-P30 – modułowe podwyższenie wsporników tarasowych
Podstawka 30mm RAPTOR DDR-P30 (wymiary zewnętrzne: szerokość 120 mm, długość 120 mm, wysokość konstrukcyjna 30 mm; materiał: wysokoudarowy polipropylen PP odporny na obciążenia, wilgoć i mróz; funkcja: skokowe podwyższenie zakresu roboczego wspornika klinowego o 30 mm na każdy moduł; maksymalna konfiguracja: możliwość spięcia w stos do 4 sztuk pod jedną stopą, co daje łączny przyrost wysokości do 120 mm; przeznaczenie: wsporniki klinowe serii RAPTOR pod legary drewniane, kompozytowe i aluminiowe; realizacja zamówień: paczki po 25, 50 i 100 sztuk) to element montażowy systemu podbudowy tarasów wentylowanych i podłóg podniesionych.
Jak działa modułowa podstawka podwyższająca RAPTOR DDR-P30?
W realizacjach tarasów wentylowanych i podłóg technicznych na nierównych podłożach często występuje konieczność znacznego uniesienia konstrukcji nośnej w wybranych strefach – na przykład przy progach drzwiowych, na uskokach stropu czy przy wyrównywaniu znacznych różnic poziomów terenu. Zamiast stosowania nietypowych, skomplikowanych konstrukcji drewnianych lub podbić betonowych, system RAPTOR oferuje modułowe podstawki podwyższające DDR-P30.
Element DDR-P30 instaluje się bezpośrednio pod podstawą wspornika regulowanego RAPTOR (współpracuje m.in. z modelami DDR-S, DDR-XL czy DDR-XL1). Każda sztuka powiększa bazowy zakres roboczy wspornika dokładnie o 30 mm. System blokad umożliwia bezpieczne łączenie podstawek jedna na drugiej – pod pojedynczym wspornikiem można zestawić maksymalnie 4 podstawki, uzyskując aż do 120 mm dodatkowego podniesienia bez utraty stabilności konstrukcyjnej i odporności na obciążenia do 1000 kg.
Zasady pakowania i realizacji zamówień
Dla ułatwienia organizacji dostaw i montażu na budowie produkt konfekcjonowany jest w zorganizowanych pakietach:
- Standardowe pakiety – zamówienia realizowane są w paczkach po 25, 50 lub 100 sztuk, co pozwala na precyzyjne skompletowanie zapotrzebowania do siatki wsporników,
- Zasada doboru ilości – liczbę podstawek dobiera się zależnie od lokalnego przewyższenia terenu (od 1 do maksymalnie 4 sztuk na punkt podparcia).
Główne zalety i korzyści stosowania podstawki RAPTOR DDR-P30
Zastosowanie modułowej podstawki podwyższającej DDR-P30 w konstrukcji tarasu wentylowanego zapewnia:
- Modułowe podwyższenie w krokach co 30 mm – pozwala na szybkie powiększenie zakresu wspornika bez konieczności wymiany całego modelu na wyższy rozmiar.
- Łączenie wielomodułowe do 4 sztuk – możliwość zestawienia w stos (maksymalnie 4 elementy pod jednym wspornikiem) daje elastyczność uniesienia podbudowy aż o 120 mm.
- Pełną stabilność pod obciążeniem do 1000 kg – precyzyjne pasowanie podstawki pod stopę wspornika RAPTOR gwarantuje bezpieczne przenoszenie sił pionowych.
- Odporność na warunki atmosferyczne – wykonana z trwałego polipropylenu (PP), nie ulega korozji biologicznej, nie chłonie wody, jest odporna na mróz i promieniowanie UV.
- Uniwersalność montażu – doskonale sprawdza się pod legarami aluminiowymi, drewnianymi oraz kompozytowymi wewnątrz i na zewnątrz budynków.
Specyfikacja techniczna: Podstawka 30mm RAPTOR DDR-P30
| Parametr | Wartość | Jednostka |
|---|---|---|
| Model katalogowy | RAPTOR DDR-P30 | – |
| Materiał wykonania | Polipropylen (PP) wysokiej gęstości | – |
| Wysokość podwyższenia | 30 | mm |
| Szerokość zewnętrzna | 120 | mm |
| Długość zewnętrzna | 120 | mm |
| Maksymalna liczba w stosie | 4 (łączny przyrost do 120 mm) | szt. |
| Zastosowanie | Podwyższanie wsporników klinowych z serii RAPTOR | – |
| Standard pakowania | Paczki po 25, 50 lub 100 | szt. |
Instrukcja montażu podstawki podwyższającej RAPTOR DDR-P30
1. Weryfikacja wymaganego podwyższenia
Zmierz odległość od podłoża do dolnej krawędzi legara w danym punkcie podparcia i określ, o ile milimetrów należy podwyższyć bazowy zakres wspornika klinowego.
2. Złożenie stosu podstawek (opcjonalnie)
W przypadku konieczności uniesienia o więcej niż 30 mm połącz ze sobą kolejne moduły DDR-P30 (maksymalnie 4 sztuki, co daje 120 mm przyrostu), wciskając elementy w zamki pozycjonujące.
3. Osadzenie wspornika RAPTOR
Ustaw podstawę wspornika klinowego RAPTOR (np. modeli DDR-S, DDR-XL lub DDR-XL1) na górnej płaszczyźnie podstawki DDR-P30.
4. Regulacja wysokości i montaż legarów
Wyreguluj ostateczną wysokość wspornika przesuwając ząbkowany klin, a następnie zamocuj legar w gnieździe montażowym wspornika.
Obszary zastosowania modułowych podstawek podwyższających
Podstawka 30mm RAPTOR DDR-P30 sprawdza się w różnorodnych układach konstrukcyjnych:
- Niwelacja uskoków podłoża – podnoszenie wsporników w obniżonych strefach wylewki betonowej lub przy krawędziach spadków,
- Tarasy wentylowane o zróżnicowanych poziomach – płynne dopasowanie wysokości rusztu legarowego pod progi drzwi balkonowych i przesuwnych,
- Podłogi podniesione w obiektach kubaturowych – bezpieczne prowadzenie instalacji technicznych i rurociągów pod podłogą przy zachowaniu stabilnej bazy.
Produkty powiązane i kompatybilne w systemie RAPTOR
Podstawka 30mm RAPTOR DDR-P30 współpracuje z całą gamą wsporników klinowych z serii RAPTOR:
Wspornik regulowany RAPTOR S 15-35mm DDR-S
Rola w systemie: Niski wspornik klinowy o zakresie 15–35 mm. Po zastosowaniu jednej podstawki DDR-P30 jego zakres roboczy wzrasta do 45–65 mm, co pozwala na wykorzystanie kompaktowej bazy przy nieco wyższych progach.
Wspornik regulowany RAPTOR XL 95-125mm DDR-XL
Rola w systemie: Regulowany wspornik o bazowym zakresie 95–125 mm i nośności do 1000 kg. Połączenie z podstawką DDR-P30 pozwala płynnie pokryć zakres 125–155 mm bez konieczności wymiany wspornika na inny model.
Wspornik regulowany RAPTOR XL1 125-155mm DDR-XL1
Rola w systemie: Wspornik klinowy o zakresie 125–155 mm. Zastosowanie dodatkowych podstawek 30 mm umożliwia łatwe pokonanie lokalnych zagłębień podłoża z zachowaniem pełnej sztywności podkonstrukcji.
Produkty komplementarne
Deska tarasowa Gardin ECO Plus kompozytowa 21x146mm x 1mb
GARDIN LINE ŁĄCZNIK KLIPSA DO LISTWY 20SZT /OP
Deska Thermo Sosna 26x140mm x1mb kl. A Lunawood
Gardin Deco Wall Black narożnik końcowy 44x44x1mb
Deska elewacyjna Thermo Sosna HF Line 21x117mm x1mb Classic kl.A Lunawood
Deska tarasowa świerk skand. kl AB 28x145mm x1mb ryflowana impregnowana
Często zadawane pytania o podstawkę podwyższającą RAPTOR (FAQ)
Ile podstawek DDR-P30 można połączyć pod jednym wspornikiem?
Pod jednym wspornikiem RAPTOR można bezpiecznie połączyć maksymalnie 4 sztuki podstawek DDR-P30. Pozwala to na podwyższenie konstrukcji łącznie o 120 mm (4 x 30 mm).
Czy podstawka wpływa na nośność wspornika RAPTOR?
Nie. Podstawka DDR-P30 jest wykonana z wysokowytrzymałego polipropylenu (PP) i przenosi pełne obciążenia osiowe systemu RAPTOR wynoszące do 1000 kg na punkt podparcia.
Czy pod podstawkę można stosować podkładki ochronne lub akustyczne?
Tak. Podstawka DDR-P30 może być ustawiona na podkładce ochronnej 2mm DDR-PO (ochrona papy i XPS) lub na podkładce akustycznej 10mm DDR-PA (tłumienie drgań i hałasu kroków).
W jakich pakietach dostarczana jest podstawka DDR-P30?
Dla wygody logistyki zamówienia na podstawki RAPTOR DDR-P30 realizowane są w paczkach zawierających 25, 50 lub 100 sztuk.
