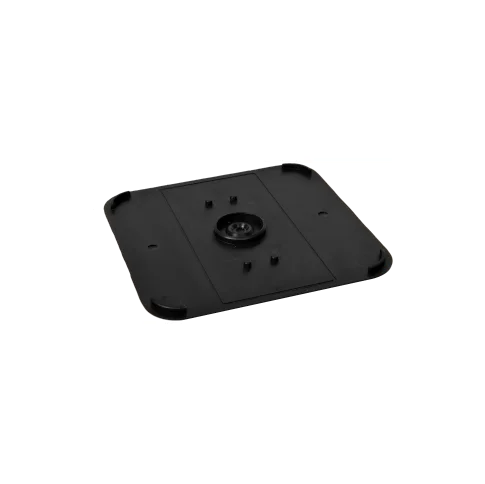

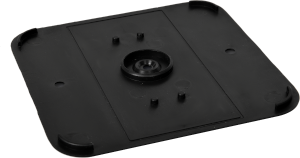

Podkładka ochronna 2mm RAPTOR DDR-PO – niezawodna ochrona hydroizolacji i termoizolacji tarasu
Podkładka ochronna 2mm RAPTOR DDR-PO (wymiary zewnętrzne: szerokość 124 mm, długość 124 mm, grubość bazowa 2 mm; materiał: odporny na nacisk i czynniki biologiczne polipropylen PP; funkcja: mechaniczna separacja twardej stopy wspornika od miękkich i wrażliwych powłok uszczelniających; przeznaczenie: wsporniki klinowe z serii RAPTOR posadowione na papie termozgrzewalnej, membranach EPDM, foliach PVC oraz płytach polistyrenu ekstrudowanego XPS; realizacja zamówień: paczki po 25, 50 i 100 sztuk) to element montażowy systemu podbudowy tarasów wentylowanych. Zapobiega punktowemu wciskaniu podstawy wspornika i przebiciu warstwy wodoszczelnej.
Dlaczego stosowanie podkładki ochronnej RAPTOR DDR-PO jest kluczowe dla trwałości dachu i tarasu?
Podczas użytkowania tarasu wentylowanego cała konstrukcja (deski, legary aluminiowe lub drewniane oraz obciążenie użytkowe) opiera się punktowo na podstawach wsporników regulowanych. W przypadku podłoży wrażliwych – takich jak dachy odwrócone ocieplone płytami polistyrenu ekstrudowanego (XPS), stropodachy pokryte wielowarstwową papą termozgrzewalną czy tarasy uszczelnione elastycznymi membranami EPDM i foliami PVC – twarda krawędź tworzywa sztucznego wspornika wywiera stały, silny nacisk. W skrajnych warunkach termicznych, gdy nawierzchnia bitumiczna mięknie pod wpływem słońca, brak warstwy separacyjnej może doprowadzić do wciskania stóp w podłoże, przetarcia membrany i kosztownych nieszczelności stropu.
Podkładka ochronna RAPTOR DDR-PO o grubości 2 mm stanowi barierę mechaniczną. Umieszczana bezpośrednio pod podstawą wspornika klinowego RAPTOR (współpracuje z modelami takimi jak DDR-XL1, DDR-XL2 czy DDR-XL3), rozkłada punktowe naprężenia na bezpieczną płaszczyznę 124 x 124 mm. Dzięki temu zabezpiecza izolację przed przecięciem, zarysowaniem oraz migracją plastyfikatorów, gwarantując pełne bezpieczeństwo szczelności obiektu przez wiele lat.
Zasady pakowania i realizacji zamówień
Dla optymalizacji logistyki na placu budowy oraz łatwego dopasowania do siatki wsporników produkt jest pakowany w standaryzowanych zestawach:
- Standardowe pakiety – zamówienia realizowane są w paczkach po 25, 50 lub 100 sztuk, co ułatwia zaopatrzenie zarówno małych balkonów, jak i wielkopowierzchniowych dachów odwróconych,
- Kalkulacja zapotrzebowania – pod każdy wspornik klinowy systemu RAPTOR posadowiony na nawierzchni wrażliwej (papa, membrana, XPS) stosuje się 1 podkładkę ochronną DDR-PO.
Główne zalety i korzyści stosowania podkładki ochronnej 2mm DDR-PO
Włączenie podkładki ochronnej DDR-PO do projektu tarasu wentylowanego zapewnia:
- Bezkompromisową ochronę hydroizolacji – skutecznie odcina twardą krawędź stopy wspornika od elastycznych membran dachowych i powłok bitumicznych, eliminując ryzyko powstania nieszczelności.
- Minimalny wpływ na wysokość zabudowy – niska grubość wynosząca zaledwie 2 mm zapewnia pełną ochronę mechaniczną bez odczuwalnego podnoszenia poziomu posadzki tarasowej.
- Odporność na wilgoć i butwienie – wykonana w całości z polipropylenu (PP), dzięki czemu nie chłonie wody, nie gnije, jest niewrażliwa na mróz oraz związki chemiczne występujące w wodzie opadowej.
- Ochronę termoizolacji XPS – zabezpiecza płyty polistyrenu ekstrudowanego przed miejscowym wgniataniem pod ciężarem wsporników przenoszących obciążenie do 1000 kg.
- Precyzyjny wymiar montażowy – obrys 124 x 124 mm jest fabrycznie dopasowany do podstawy systemowych wsporników z serii RAPTOR.
Specyfikacja techniczna: Podkładka ochronna 2mm RAPTOR DDR-PO
| Parametr | Wartość | Jednostka |
|---|---|---|
| Model katalogowy | RAPTOR DDR-PO | – |
| Materiał wykonania | Polipropylen (PP) o wysokiej odporności mechanicznej | – |
| Funkcja podstawowa | Mechaniczna separacja i ochrona powłok hydroizolacyjnych oraz XPS | – |
| Szerokość zewnętrzna | 124 | mm |
| Długość zewnętrzna | 124 | mm |
| Grubość (wysokość bazowa) | 2 | mm |
| Kompatybilność systemowa | Wsporniki regulowane serii RAPTOR (DDR-XL, XL1, XL2, XL3, XL4) | – |
| Forma dostawy | Paczki po 25, 50 lub 100 | szt. |
Instrukcja prawidłowego montażu podkładki ochronnej RAPTOR
1. Weryfikacja i oczyszczenie hydroizolacji
Upewnij się, że powierzchnia papy, membrany EPDM lub płyt XPS jest czysta, sucha i wolna od ostrych drobin budowlanych, kamieni czy żwiru.
2. Rozmieszczenie podkładek DDR-PO
Ułóż podkładki ochronne 2 mm bezpośrednio na warstwie uszczelniającej w miejscach wyznaczonych przez siatkę rozstawu wsporników tarasowych.
3. Ustawienie wspornika klinowego RAPTOR
Umieść stopę wspornika RAPTOR (np. modelu XL1, XL2 lub XL3) centralnie na podkładce, upewniając się, że podstawa nie wystaje poza krawędzie ochronne elementu.
4. Regulacja rusztu i montaż legarów
Ustaw ząbkowany klin wspornika na pożądaną wysokość, a następnie zamocuj legary aluminiowe, kompozytowe lub drewniane w bocznych uchwytach montażowych.
Zastosowanie podkładek ochronnych na nawierzchniach wrażliwych
Podkładka ochronna RAPTOR DDR-PO jest niezbędnym elementem montażowym w specyficznych układach warstw budowlanych:
- Dachy płaskie i stropodachy z papą termozgrzewalną – uniemożliwia wciskanie się stóp wspornika w rozgrzaną powłokę asfaltową podczas letnich upałów,
- Układy dachów odwróconych z izolacją termiczną XPS – zabezpiecza miękką powierzchnię twardej pianki polistyrenowej przed punktową deformacją pod ciężarem tarasu,
- Balkony i tarasy uszczelnione membranami PVC lub EPDM – eliminuje ryzyko mechanicznego przecięcia cienkich powłok syntetycznych przez krawędź konstrukcji nośnej.
Produkty powiązane i kompatybilne w systemie RAPTOR
Podkładka ochronna 2mm RAPTOR DDR-PO stanowi integralne uzupełnienie regulowanych wsporników klinowych z serii RAPTOR:
Wspornik regulowany RAPTOR XL1 125-155mm DDR-XL1
Rola w systemie: Wspornik klinowy o zakresie wysokości 125–155 mm i nośności do 1000 kg. W połączeniu z cienką podkładką ochronną DDR-PO zapewnia bezpieczne posadowienie na stropodachach pokrytych papą bez ryzyka uszkodzenia izolacji.
Wspornik regulowany RAPTOR XL2 155-185mm DDR-XL2
Rola w systemie: Wspornik do podnoszenia konstrukcji w zakresie 155–185 mm. Zastosowanie podkładki ochronnej z polipropylenu stabilizuje podstawę na płytach XPS i chroni warstwy ocieplenia przed punktowym wgnieceniem.
Wspornik regulowany RAPTOR XL3 185-215mm DDR-XL3
Rola w systemie: Wspornik do wyższych podbudów tarasowych w zakresie 185–215 mm. Podkładka DDR-PO gwarantuje bezpieczną separację mechaniczną na membranach dachowych EPDM i PVC pod pełnym obciążeniem użytkowym tarasu.
Często zadawane pytania o podkładkę ochronną RAPTOR (FAQ)
Kiedy należy zastosować podkładkę ochronną 2mm zamiast podkładki akustycznej 10mm?
Podkładkę ochronną DDR-PO (2 mm) wybiera się wtedy, gdy głównym celem jest mechaniczne zabezpieczenie papy, XPS lub membrany przed przetarciem przy zachowaniu minimalnej wysokości podbudowy. Jeśli dodatkowo wymagane jest tłumienie odgłosu kroków i wibracji, zaleca się wybór grubszej podkładki akustycznej RAPTOR DDR-PA (10 mm) wykonanej z kompozytu PP i kauczuku SBR.
Czy podkładka ochronna ulega degradacji pod wpływem wody lub mrozu?
Nie. Podkładka została wykonana z litego polipropylenu (PP), który charakteryzuje się zerową nasiąkliwością wodną, odpornością na ujemne temperatury, butwienie oraz działanie kwasów i zasad obecnych w środowisku zewnętrznym.
Czy podkładka ochronna może być stosowana razem z korektorem nachylenia?
Tak. W przypadku montażu na pochyłym podłożu zabezpieczonym papą lub membraną podkładkę ochronną umieszcza się bezpośrednio na hydroizolacji pod korektorem nachylenia DDR-KN, co chroni powłokę wodoszczelną i pozwala na wypoziomowanie wspornika.
W jakich pakietach dostarczana jest podkładka DDR-PO?
Produkt pakowany jest w poręczne pakiety zawierające 25, 50 lub 100 sztuk, co ułatwia dopasowanie zamówienia do specyfikacji projektowej.
Zamówienia i doradztwo techniczne
Nie wiesz, jakie akcesoria zabezpieczające dobrać pod hydroizolację na swoim dachu lub balkonie? Skontaktuj się ze specjalistami WoodMarket pod adresem biuro@woodmarket.pl – pomożemy dobrać optymalne wsporniki, podkładki ochronne oraz legary do Twojego tarasu.
