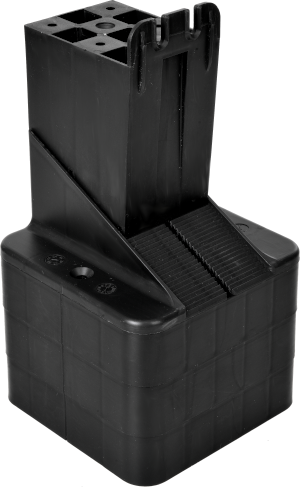

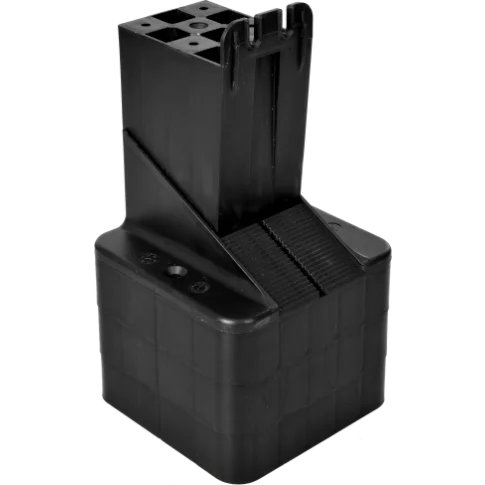

Wspornik regulowany RAPTOR XL3 185-215mm – zastosowanie i działanie
Wspornik regulowany RAPTOR XL3 185-215mm to klinowy wspornik do poziomowania legarów pod tarasy zewnętrzne oraz podłogi podniesione wewnątrz budynków. Zakres regulacji wysokości wynosi 185-215 mm, a konstrukcja umożliwia montaż legarów drewnianych, aluminiowych i kompozytowych.
Wspornik regulowany RAPTOR XL3 185-215mm służy do tworzenia równej i stabilnej konstrukcji pod legary tarasowe. Regulacja odbywa się przez przesuwanie ząbkowanego klina po ząbkowanej podstawie, co pozwala dopasować wysokość wspornika do podłoża i planowanego poziomu tarasu lub podłogi.
Dla kogo jest wspornik regulowany RAPTOR XL3 185-215mm i do czego służy?
Wspornik regulowany RAPTOR XL3 185-215mm jest przeznaczony dla osób wykonujących taras podniesiony, konstrukcję podłogi podniesionej lub system legarów wymagający regulacji wysokości w zakresie 185-215 mm.
- do poziomowania legarów pod tarasy zewnętrzne,
- do wykonywania podłóg podniesionych wewnątrz budynków,
- do legarów drewnianych, aluminiowych i kompozytowych,
- do konstrukcji, w których potrzebna jest regulacja wysokości o 30 mm,
- do montażu wymagającego bocznego uchwytu mocującego.
Najważniejsze cechy wspornika regulowanego RAPTOR XL3 185-215mm
- Zakres regulacji 185-215 mm – wspornik pozwala ustawić wysokość konstrukcji w zakresie 30 mm.
- Konstrukcja klinowa – wysokość ustawia się przez przesuwanie ząbkowanego klina po ząbkowanej podstawie.
- Uchwyt do bocznego montażu – rozwiązanie ułatwia mocowanie legara i organizację prac montażowych.
- Szerokie zastosowanie – wspornik pasuje do legarów drewnianych, aluminiowych i kompozytowych.
- Odporność na obciążenie do 1000 kg – wartość podana dla wsporników systemu RAPTOR.
- Zastosowanie wewnętrzne i zewnętrzne – produkt może być używany przy tarasach oraz podłogach podniesionych w pomieszczeniach.
Wspornik regulowany RAPTOR XL3 185-215mm ma deklarowaną odporność na obciążenie do 1000 kg.
Specyfikacja techniczna wspornika regulowanego RAPTOR XL3 185-215mm
| Parametr | Wartość | Jednostka |
|---|---|---|
| Typ produktu | Wspornik regulowany, klinowy | – |
| System | RAPTOR | – |
| Wariant | XL3 / DDR-XL3 | – |
| Zakres regulacji wysokości | 185-215 | mm |
| Zakres regulacji | 30 | mm |
| Deklarowana odporność na obciążenie | do 1000 | kg |
| Kompatybilne legary | Drewniane, aluminiowe i kompozytowe | – |
| Miejsce zastosowania | Na zewnątrz i wewnątrz budynków | – |
| Jednostka sprzedaży | 1 sztuka | – |
| Realizacja zamówień | Paczki po 25, 50 lub 100 sztuk | – |
Jak dobrać wspornik regulowany RAPTOR XL3 185-215mm?
Dobór wspornika regulowanego RAPTOR XL3 185-215mm do wysokości konstrukcji
Sprawdzenie wymaganej wysokości
Zmierz różnicę między poziomem podłoża a planowanym poziomem górnej powierzchni konstrukcji. Wspornik regulowany RAPTOR XL3 185-215mm należy wybrać wtedy, gdy wymagana wysokość mieści się w zakresie 185-215 mm.
Ustawienie podstawy i klina
Umieść podstawę wspornika w miejscu montażu, a następnie ustaw wysokość przez przesunięcie ząbkowanego klina po ząbkowanej podstawie.
Ułożenie i zamocowanie legara
Po ustawieniu wymaganej wysokości umieść legar na wsporniku i wykorzystaj uchwyt do bocznego montażu zgodnie z przyjętym systemem konstrukcyjnym.
Kontrola poziomu konstrukcji
Przed ułożeniem warstwy wykończeniowej sprawdź poziom wszystkich legarów i stabilność punktów podparcia.
Porównanie wspornika regulowanego RAPTOR XL3 185-215mm z innymi wariantami RAPTOR
| Parametr | RAPTOR XL3 185-215mm | RAPTOR XL1 125-155mm | RAPTOR XL 95-125mm |
|---|---|---|---|
| Oznaczenie wariantu | XL3 / DDR-XL3 | XL1 / DDR-XL1 | XL / DDR-XL |
| Zakres regulacji wysokości | 185-215 mm | 125-155 mm | 95-125 mm |
| Zakres regulacji | 30 mm | 30 mm | 30 mm |
| Zastosowanie | Tarasy zewnętrzne i podłogi podniesione wewnątrz budynków | Tarasy zewnętrzne i podłogi podniesione wewnątrz budynków | Tarasy zewnętrzne i podłogi podniesione wewnątrz budynków |
| Kompatybilne legary | Drewniane, aluminiowe i kompozytowe | Drewniane, aluminiowe i kompozytowe | Drewniane, aluminiowe i kompozytowe |
| Deklarowana odporność na obciążenie | Do 1000 kg | Do 1000 kg | Do 1000 kg |
| Podane wymiary zewnętrzne | Brak danych w opisie produktu | Brak danych w opisie produktu | Szerokość 59,5 mm; długość 79,8 mm; wysokość 93,7 mm |
Produkty podobne do wspornika regulowanego RAPTOR XL3 185-215mm
Wspornik regulowany RAPTOR XL3 185-215mm różni się od podobnych wariantów przede wszystkim zakresem wysokości: XL3 obsługuje 185-215 mm, XL1 125-155 mm, a XL 95-125 mm. Drugą różnicą jest oznaczenie wariantu systemowego – odpowiednio XL3, XL1 oraz XL – które ułatwia dobór wspornika do wysokości konstrukcji. Wszystkie wymienione warianty mają takie samo ogólne przeznaczenie do tarasów i podłóg podniesionych oraz są przeznaczone do legarów drewnianych, aluminiowych i kompozytowych.
Produkty komplementarne do wspornika regulowanego RAPTOR XL3 185-215mm
Wspornik regulowany RAPTOR XL3 185-215mm może być stosowany razem z elementami ochronnymi pod podstawy wsporników, szczególnie gdy konstrukcja jest ustawiana na papie, XPS lub hydroizolacji.
Podkładka ochronna 2mm RAPTOR DDR-PO
Atrybuty: grubość 2 mm; wymiary 124 × 124 mm; materiał PP; zastosowanie na papie, XPS i hydroizolacji.
Podkładka ochronna 2mm RAPTOR DDR-PO jest przeznaczona do stosowania pod wspornikami na wrażliwych nawierzchniach. Jej format 124 × 124 mm pozwala przygotować warstwę ochronną pod podstawą wspornika.
Dlaczego warto kupić: Podkładka ogranicza bezpośredni kontakt podstawy wspornika z wrażliwym podłożem, takim jak papa, XPS lub hydroizolacja. Warto uwzględnić ją przy montażu konstrukcji na warstwach wymagających ochrony.
Produkty komplementarne
Deska tarasowa Gardin ECO Plus kompozytowa 21x146mm x 1mb
GARDIN LINE ŁĄCZNIK KLIPSA DO LISTWY 20SZT /OP
Deska Thermo Sosna 26x140mm x1mb kl. A Lunawood
Gardin Deco Wall Black narożnik końcowy 44x44x1mb
Deska elewacyjna Thermo Sosna HF Line 21x117mm x1mb Classic kl.A Lunawood
Deska tarasowa świerk skand. kl AB 28x145mm x1mb ryflowana impregnowana
Podkładka ochronna RAPTOR uzupełnia system montażowy tam, gdzie wsporniki są ustawiane na delikatnych warstwach podłoża. Dobór liczby podkładek powinien odpowiadać liczbie punktów podparcia konstrukcji.
Najczęściej zadawane pytania o wspornik regulowany RAPTOR XL3 185-215mm
Jaki zakres wysokości ma wspornik regulowany RAPTOR XL3 185-215mm?
Wspornik regulowany RAPTOR XL3 185-215mm ma zakres regulacji od 185 do 215 mm, czyli łącznie 30 mm.
Do jakich legarów pasuje wspornik regulowany RAPTOR XL3 185-215mm?
Wspornik regulowany RAPTOR XL3 185-215mm jest przeznaczony do legarów drewnianych, aluminiowych i kompozytowych.
Czy wspornik regulowany RAPTOR XL3 185-215mm można stosować na zewnątrz?
Tak. Wspornik regulowany RAPTOR XL3 185-215mm jest przeznaczony do konstrukcji tarasów zewnętrznych, a także do podłóg podniesionych wewnątrz budynków.
Jak reguluje się wysokość wspornika regulowanego RAPTOR XL3 185-215mm?
Regulacja wysokości wspornika regulowanego RAPTOR XL3 185-215mm odbywa się przez przesuwanie ząbkowanego klina po ząbkowanej podstawie.
Jakie obciążenie wytrzymuje wspornik regulowany RAPTOR XL3 185-215mm?
Dla wsporników systemu RAPTOR podano odporność na obciążenia do 1000 kg.
Czy wspornik regulowany RAPTOR XL3 185-215mm jest sprzedawany pojedynczo?
Cena dotyczy jednej sztuki. Zamówienia są realizowane w paczkach po 25, 50 lub 100 sztuk.
Przed montażem należy sprawdzić stan wszystkich elementów oraz zaplanować liczbę wsporników zgodnie z układem i obciążeniem projektowanej konstrukcji. Uszkodzone elementy należy zgłosić przed rozpoczęciem prac montażowych.
