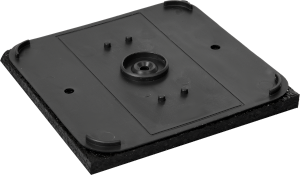

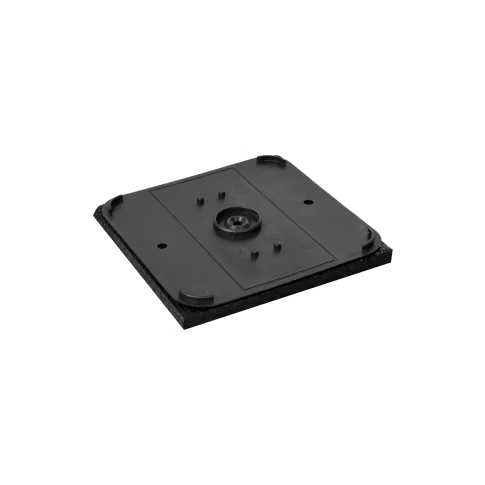

Podkładka akustyczna 10mm RAPTOR DDR-PA – skuteczne tłumienie drgań i ochrona hydroizolacji
Podkładka akustyczna 10mm RAPTOR DDR-PA (wymiary zewnętrzne: szerokość 124,2 mm, długość 124,2 mm, grubość bazowa 10 mm; materiał: dwukomponentowy kompozyt polipropylenu PP oraz granulatu kauczukowego SBR; funkcja: tłumienie dźwięków uderzeniowych, eliminacja drgań rezonansowych oraz elastyczna ochrona membran dachowych i papy; przeznaczenie: wsporniki klinowe serii RAPTOR pod legary drewniane, kompozytowe i aluminiowe; realizacja zamówień: paczki po 25, 50 i 100 sztuk) to element montowany bezpośrednio pod stopę wspornika tarasowego RAPTOR. Zapewnia komfort akustyczny użytkownikom tarasu oraz pomieszczeń zlokalizowanych bezpośrednio pod stropem.
Dlaczego warto stosować podkładkę akustyczną RAPTOR DDR-PA pod wspornikami?
Konstrukcje tarasów wentylowanych i podłóg podniesionych posadowione bezpośrednio na twardym stropie, balkonie czy dachu odwróconym działają jak naturalne pudło rezonansowe. Każdy krok, stukot obcasów czy przesunięcie mebli ogrodowych generuje dźwięki uderzeniowe, które bez warstwy elastycznej przenoszą się w głąb konstrukcji budynku. Zjawisko to bywa szczególnie uciążliwe w budynkach wielorodzinnych oraz na tarasach usytuowanych nad salonami lub sypialniami.
Podkładka akustyczna RAPTOR DDR-PA skutecznie rozwiązuje problem hałasu i wibracji. Zastosowanie połączenia sztywnej bazy z polipropylenu (PP) oraz amortyzującej warstwy ze sprężystego kauczuku SBR tworzy barierę wibroizolacyjną, która wygasza fale dźwiękowe i tłumi rezonans konstrukcji nośnej. Dodatkowo podkładka zabezpiecza powłoki hydroizolacyjne (papę termozgrzewalną, membrany EPDM czy PVC) przed mikrouszkodzeniami wywołanymi pracą konstrukcji tarasowej pod obciążeniem do 1000 kg.
Konfekcjonowanie i optymalizacja zamówienia
Dla ułatwienia organizacji pracy na placu budowy produkt dostarczany jest w standaryzowanych opakowaniach:
- Poręczne pakiety – zamówienia realizowane są w paczkach po 25, 50 lub 100 sztuk, co pozwala na dokładne dopasowanie liczby podkładek do siatki wsporników tarasowych,
- Zasada kalkulacji – pod każdy wspornik klinowy systemu RAPTOR posadowiony na stropie lub hydroizolacji przypada 1 podkładka akustyczna DDR-PA.
Zalety podkładki akustycznej RAPTOR 10mm DDR-PA
Wprowadzenie podkładek wibroakustycznych DDR-PA pod konstrukcję tarasu przynosi wymierne korzyści użytkowe:
- Wyciszenie hałasu kroków i drgań – elastyczna struktura z kauczuku SBR absorbuje energię uderzeń, redukując odgłos dudnienia na posadzce tarasowej oraz przenoszenie dźwięków przez strop.
- Pewna ochrona hydroizolacji – separuje twardą stopę z tworzywa sztucznego od delikatnych powłok uszczelniających, eliminując ryzyko przetarcia izolacji pod wpływem ciągłej pracy tarasu.
- Wytrzymały kompozyt PP + SBR – mieszanka odporna na wodę, mróz, butwienie, pleśnie oraz starzenie technologiczne pod wpływem czynników zewnętrznych.
- Podwyższenie konstrukcyjne o 10 mm – służy jako stabilna baza startowa ułatwiająca niwelację drobnych różnic poziomów wylewki.
- Precyzyjne dopasowanie do stóp RAPTOR – format 124,2 x 124,2 mm idealnie współgra z obrysem podstawy wsporników klinowych pod legary.
Specyfikacja techniczna: Podkładka akustyczna RAPTOR DDR-PA
| Parametr | Wartość | Jednostka |
|---|---|---|
| Model katalogowy | RAPTOR DDR-PA | – |
| Materiał wykonania | PP (polipropylen) + SBR (kauczuk butadienowo-styrenowy) | – |
| Funkcja podstawowa | Izolacja akustyczna, tłumienie wibracji, ochrona hydroizolacji | – |
| Szerokość zewnętrzna | 124,2 | mm |
| Długość zewnętrzna | 124,2 | mm |
| Grubość (wysokość bazowa) | 10 | mm |
| Kompatybilność systemowa | Wsporniki regulowane serii RAPTOR (DDR-XL, XL1, XL2, XL3, XL4) | – |
| Wielkości opakowań handlowych | Paczki po 25, 50 lub 100 | szt. |
Instrukcja prawidłowego montażu podkładki akustycznej RAPTOR
1. Inspekcja i oczyszczenie podłoża
Upewnij się, że hydroizolacja lub wylewka betonowa są wolne od ostrych kamieni, piasku i resztek zaprawy budowlanej, które mogłyby powodować punktowe naprężenia.
2. Ułożenie podkładki DDR-PA
Umieść podkładkę akustyczną bezpośrednio na podłożu w punkcie wyznaczonym siatką nośną konstrukcji tarasu.
3. Posadowienie wspornika klinowego RAPTOR
Ustaw stopę wspornika RAPTOR (np. modeli XL1, XL3 lub XL4) centralnie na podkładce akustycznej, zapewniając pełną płaszczyznę podparcia.
4. Regulacja wysokości i montaż legara
Dopasuj wysokość roboczą wspornika poprzez przesunięcie ząbkowanego klina, a następnie zamocuj legar aluminiowy, kompozytowy lub drewniany w bocznym gnieździe montażowym.
Zastosowanie elementów wibroizolacyjnych w budownictwie
Podkładka akustyczna RAPTOR DDR-PA dedykowana jest do każdego rodzaju posadzki podniesionej, w której liczy się komfort akustyczny:
- Tarasy dachowe nad pomieszczeniami mieszkalnymi i biurowymi – redukcja hałasu kroków przenikającego przez płytę stropową do wnętrz,
- Balkony w budynkach wielorodzinnych – wyciszenie konstrukcji tarasowej i zabezpieczenie elastycznych powłok uszczelniających,
- Podłogi techniczne i podniesione we wnętrzach – tłumienie rezonansu w biurach, salach konferencyjnych oraz przestrzeniach użyteczności publicznej.
Produkty powiązane i kompatybilne w systemie RAPTOR
Podkładka akustyczna 10mm RAPTOR DDR-PA stanowi uzupełnienie regulowanych wsporników klinowych z serii RAPTOR:
Wspornik regulowany RAPTOR XL1 125-155mm DDR-XL1
Rola w systemie: Wspornik klinowy o zakresie regulacji 125–155 mm z nośnością do 1000 kg. W zestawieniu z podkładką DDR-PA tworzy stabilne, wytłumione akustycznie podparcie pod legary tarasowe na średnich wysokościach podbudowy.
Wspornik regulowany RAPTOR XL3 185-215mm DDR-XL3
Rola w systemie: Wspornik klinowy o podwyższonym zakresie 185–215 mm. Podkładka elastyczna amortyzuje konstrukcję przy wyższym słupku nośnym, zapobiegając drganiom i przenoszeniu hałasu na konstrukcję stropową.
Wspornik regulowany RAPTOR XL4 215-245mm DDR-XL4
Rola w systemie: Wspornik wysokiego unoszenia o zakresie 215–245 mm do wymagających realizacji tarasowych. Zastosowanie bazy akustycznej z kompozytu PP+SBR gwarantuje ochronę izolacji pod maksymalnym obciążeniem użytkowym tarasu.
Produkty komplementarne
Deska tarasowa Gardin ECO Plus kompozytowa 21x146mm x 1mb
GARDIN LINE ŁĄCZNIK KLIPSA DO LISTWY 20SZT /OP
Deska Thermo Sosna 26x140mm x1mb kl. A Lunawood
Gardin Deco Wall Black narożnik końcowy 44x44x1mb
Deska elewacyjna Thermo Sosna HF Line 21x117mm x1mb Classic kl.A Lunawood
Deska tarasowa świerk skand. kl AB 28x145mm x1mb ryflowana impregnowana
Często zadawane pytania o podkładkę akustyczną RAPTOR (FAQ)
O ile milimetrów podkładka podnosi poziom podbudowy tarasu?
Podkładka akustyczna RAPTOR DDR-PA ma grubość 10 mm. Należy uwzględnić ten wymiar w łącznym bilansie wysokościowym podkonstrukcji (podkładka + wspornik + legar + grubość deski tarasowej).
Czy podkładka akustyczna jest odporna na mróz i stojącą wodę?
Tak. Zastosowane tworzywa – polipropylen oraz kauczuk syntetyczny SBR – są całkowicie nienasiąkliwe i odporne na cykliczne zamarzanie, odmarzanie, rozwój pleśni oraz butwienie, zachowując właściwości tłumiące przez dekady.
Czy podkładkę można łączyć z korektorem nachylenia DDR-KN?
Tak, w przypadku pochyłych podłoży podkładkę akustyczną można ułożyć na podłożu pod korektorem nachylenia, zapewniając jednoczesną wibroizolację konstrukcji oraz płynne wypoziomowanie wspornika klinowego RAPTOR.
W jakich ilościach pakowany jest produkt?
Podkładki akustyczne RAPTOR DDR-PA konfekcjonowane są w pakietach po 25, 50 lub 100 sztuk.
